Welches Ladegerät für welche Batterie ?
Funktionsbeschreibung Die Batterieladegeräte der Typenreihe G100 sind linear geregelt. Unabhängig vom Ladezustand der Batterie, laden diese Geräte automatisch und ohne Zeitbegrenzung. Die Ladetechnik ist spannungsbegrenzt, so daß ein Überladen der Batterie unmöglich ist. Die Geräte sind darüber hinaus kurzschlußfest, sie verfügen über einen Verpol- und Überlastschutz. Die Geräte können auch als Stromversorgungen genutzt werden, wenn der Verbraucherstrom 30% des Nennstroms nicht übersteigt. Die Standardausführung ist für 230V 50/60Hz ausgeführt. Durch Umsetzen einer Steckbrücke, kann bei der 12 V Ausführung eine Umstellung auf 115V erfolgen.
Mechanischer Aufbau Die Geräte sind in einem Kunststoffgehäuse eingebaut. Der Netzanschluß erfolgt über ein Kabel 2x 0,75 qmm mit Eurostecker. Das Sekundärkabel ist 1,5 m lang und hat in der Standardausführung einen Querschnitt von 2x0,75 qmm mit 4,8 er Faston - Anschlüssen Auf Wunsch können auch andere Stecker montiert werden. Zertifizierungen und CE-Kennzeichnung Die Geräte entsprechen den wesentlichen Schutzanforderungen nach dem Gesetz über die elektromagnetische Verträglichkeit (EWG-Vertrag 89/ 336/ EWG).
Batterieladegeräte
Funktionsbeschreibung Die Ladegeräte der Reihe G2-300 sind in primär getakteter Technik aufgebaut. Eine konstante Gleichspannung mit einem geringen Wechselspannungsanteil garantiert beim Laden von wartungsfreien Bleibatterien eine maximale Lebensdauer. Die Ladung der Batterie erfolgt standardmäßig nach einer IUoU-Kennlinie, 2. Stufenladung mit 12 Stunden Timer. Vier eingebaute Leuchtdioden zeigen dann die folgenden Zustände an:

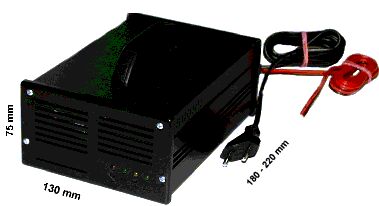

Alle Ladegeräte werden werkseitig mit einer Ladekennlinie programmiert, standardmäßig mit IUoU (2 Stufenladung und 12 Stunden Zeitregelung). Mechanischer Aufbau Alle Komponenten sind auf der Leiterplatte, teilweise in SMD-Technik, montiert. Die Leiterlatte ist in einem Aluminium Stranggrußprofil mit einer Aluminiumhaube und Kunststoffseitenteilen eingebaut. Außer bei den Typen G2-312-7 und G2-324-5, ist ein temperaturgesteuerter Lüfter eingebaut. Die Ladegerätetypen G2-312-10 und G2-324-7 werden, neben der Netzspannung von 230V, auch im Netzspannungsbereich 100V bis 240V geliefert. Der Ladegerätetyp G2-336-5 wird nur im Netzspannungsbereich 100V bis 240V geliefert. Der Netzanschluß erfolgt bei den Ladegerätetypen mit weitem Eingangsspannungsbereich über einen Kaltgerätestecker. Bei allen anderen Typen mit Netzspannung 230V erfolgt der Netzanschluß über einen montierten Eurostecker. Alle Netzanschlüsse erfüllen die Schutzklasse II. Besondere Merkmale
CE-Kennzeichnung Die Geräte entsprechen den wesentlichen Schutzanforderungen nach dem Gesetz über die elektromagnetische Verträglichkeit (EWG-Vertrag 89/336/EWG) und der Niederspannungsrichtlinie (73/23/EWG).
CCA-Zertifizierung vom SEV(Cenelec Certification Agreement) nach den Normen EN 60335-2-29:96+A11:97,EN 55014-1: 93/A1:97, EN 61000-3-2:95/A1:98/A2:98/A13:97, EN 61000-3-3:95, EN 55014-2:97. Kennlinien Nebenstehend, ein Beispiel für eine Ladegerätekennlinie des Ladegerätetyps G2-324-5, 24V 5A, mit IUoU-Kennlinie, 2 Stufenladung, 1. Stufe 28,8 V (2,4V/Zelle), erreichen der 2. Stufe (Erhaltungsladung) von 27,6 V (2,3V/Zelle) nach 12 Stunden.
Optional Technische Daten G2-300
Diese Seite ist in Arbeit und wird fortgesetzt. Ich bitte um Verständnis.  |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
